Ruchomy dach
Lamele regulują dostęp światła i wentylację. Przy domknięciu tworzą powierzchnię kierującą wodę do systemu odwodnienia.
Technology Center

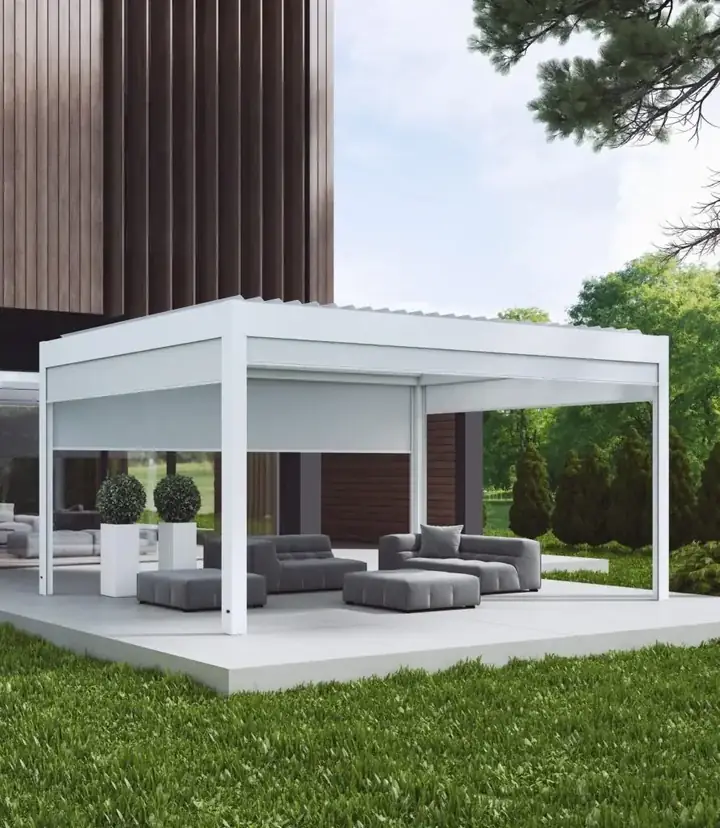

Pergola to system. Zobacz, jak pracuje.
Lamele, woda, słupy, kotwienie, osłony i automatyka są ze sobą połączone. Tutaj zbieramy technikę w jednym miejscu, żeby porównywać rozwiązania na konkretach.
Technologia bez marketingowych skrótów
Konstrukcja • dach • odwodnienie • boki • automatyka
5 warstw systemu
Co naprawdę składa się na pergolę?
Najdroższy błąd to traktowanie jej jak samego „dachu na czterech słupach”. Komfort powstaje dopiero z połączenia kilku warstw.
Odwodnienie
Woda musi mieć zaplanowaną drogę: z dachu do rynien i dalej do odpływu. Ten punkt warto rozwiązać przed montażem.
Konstrukcja
Słupy i belki przenoszą obciążenia. Znaczenie ma nie tylko ich przekrój, ale też wymiary modułu i sposób zakotwienia.
Osłony boków
Screen ZIP, Shutters lub szkło odpowiadają za komfort przy niskim słońcu, wietrze i potrzebie prywatności.
Światło
Zintegrowane LED najlepiej uwzględnić na etapie projektu razem z prowadzeniem przewodów i scenariuszami sterowania.
Automatyka
Napęd dachu może współpracować z elementami sterowania i czujnikami. Zakres zależy od wybranej konfiguracji.
Dane systemowe
Marbella 120 vs Marbella 140
Poniższe wartości pokazują zakres systemów i odnoszą się do wskazanych konfiguracji referencyjnych. Nie są automatyczną zgodą na dowolny wymiar lub układ w każdych warunkach.
| Parametr | Marbella 120 | Marbella 140 |
|---|---|---|
| Maks. pojedynczy segment* | do 6 × 4 × 3 m | do 7 × 5 × 3 m |
| Przekrój słupa | 120 × 120 mm | 140 × 140 mm |
| Obrót lameli | od 0 do 135° | od 0 do 135° |
| Dopuszczalne obciążenie śniegiem* | 72 kg/m² | 200 kg/m² |
| Równoczesne obciążenie wiatrem* | ok. 110 km/h | ok. 95 km/h |
| Odwodnienie | dwuspadowe, do 57 l/min | zintegrowane wewnątrz konstrukcji i słupów |
| Układ | wolnostojąca | wolnostojąca lub przyścienna |
| Wersje specjalne | — | wersja dwunawowa |
| Montaż do ocieplonej ściany | — | tak, z dedykowaną konsolą |
* Marbella 120: wartości dla maksymalnego gabarytu 6 × 4 × 3 m. Marbella 140: wartości badania dla pergoli 6 × 4 × 3 m. Każdy projekt końcowy wymaga weryfikacji technicznej.
Obciążenia i woda
Dane są ważne. Kontekst jest ważniejszy.
W dokumentacji systemowej parametry badań odnoszą się do konkretnych wymiarów i układów. Nie wolno przenosić jednej liczby na każdą możliwą pergolę.
Marbella 120
72 kg/m²śnieg — konfiguracja referencyjna*
ok. 110 km/hrównoczesne obciążenie wiatrem*
do 57 l/mindwuspadowe odwodnienie
Pergola Marbella 120 występuje jako konstrukcja wolnostojąca. Dla maksymalnego gabarytu 6 × 4 × 3 m potwierdzono parametry śniegu, wiatru i wydajności odwodnienia. Przekrój słupa wynosi 120 × 120 mm, a lamele obracają się od 0 do 135°.
* Wartości odnoszą się do wskazanej konfiguracji systemowej. Projekt, fundamenty i warunki montażu trzeba zawsze potwierdzić dla konkretnej realizacji.
Marbella 140
200 kg/m²śnieg — test 6 × 4 × 3 m*
ok. 95 km/hrównoczesne obciążenie wiatrem*
do 7 × 5 × 3 mmaks. pojedynczy segment
Marbella 140 jest dostępna w wersji wolnostojącej i przyściennej, także w układzie dwunawowym. System ma zintegrowane odwodnienie wewnątrz konstrukcji i słupów, przekrój słupa 140 × 140 mm oraz zakres obrotu lameli od 0 do 135°. Dla montażu do ocieplonej ściany przewidziano dedykowaną konsolę.
* Wartości odnoszą się do opisanego w dokumentacji badania pergoli 6 × 4 × 3 m i nie stanowią uniwersalnej wartości dla każdej konfiguracji.
Przed projektem
6 danych, które mają znaczenie techniczne.
Jeżeli je znasz, rozmowa o pergoli od razu jest bardziej konkretna.
Wymiary strefyszerokość, wysięg, wysokość przejścia
Rodzaj podłożapłyta, kostka, taras, fundament
Elewacjajeżeli pergola ma być przyścienna
Odprowadzenie wodygdzie ma trafić woda z konstrukcji
Zasilanienapęd, LED, czujniki, dodatkowe urządzenia
Kolizjeokna, drzwi, rolety, rynny, instalacje
